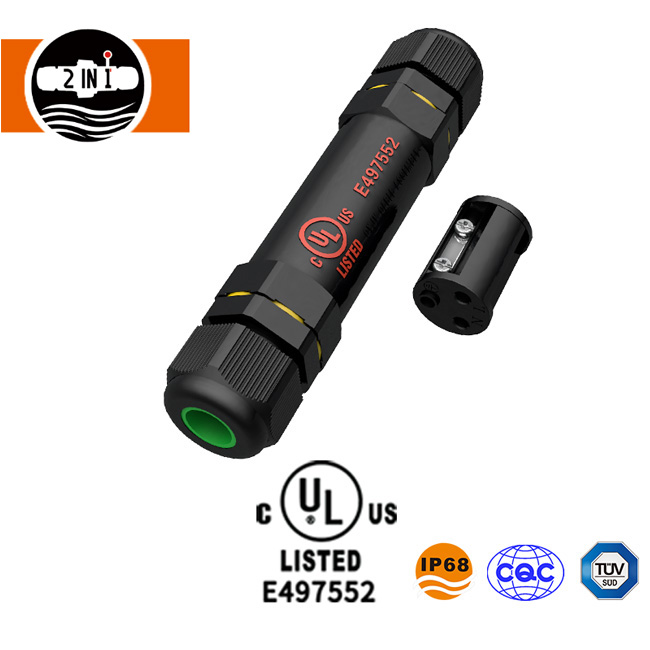

Į UL sąrašą įtraukta vandeniui atspari jungtis su varžtu
  • Į UL sąrašą įtraukta vandeniui atspari jungtis su varžtu Į UL sąrašą įtraukta vandeniui atspari jungtis su varžtu

Į UL sąrašą įtraukta vandeniui atspari jungtis su varžtu

Į „HuaYi-FaDa“ UL sąrašą įtraukta vandeniui atspari jungtis su sraigtiniu galu turi IP68 apsaugą, 2–5 polių parinktis ir varžtų gnybtų laidus, skirtus lauko apšvietimui ir pramoninei įrangai. Tinka 14–18 AWG laidams ir 6–12 mm kabeliams, palaiko 6–10 A srovę ir 500 V kintamosios srovės RMS veikimą. Galimas OEM / ODM pritaikymas ir mėginių testavimas.

Siųsti užklausą

Prekės aprašymas

Į „HuaYi-FaDa“ UL sąrašą įtraukta vandeniui atspari jungtis su sraigtiniu galu palaiko lauko laidus lauko apšvietime, automatikos įrangoje ir elektros mazguose, kuriems reikalingas IP68 klasės sandarinimas, varžtų gnybtų jungtis ir 2–5 polių konfigūracijas.

  • IP68
  • UL / TUV / CQC
  • 2–5 poliai
  • 14–18 AWG
  • UL94 V-0

Ryšio dizainas ir polių parinktys

Jungtyje naudojami sraigtiniai gnybtai, skirti tiesioginiam laido užbaigimui be litavimo. Jo tiesi apskrita konstrukcija sujungia elektros kontaktus, kabelių įvadą ir sandarinimo komponentus. Ji priklausoSraigtinė jungtisserijos vidujeUL jungtisdiapazonas.

  • Stulpų konfigūracijos 2 kontaktų, 3 kontaktų, 4 kontaktų ir 5 kontaktų
  • Vielos diapazonas 14–18 AWG
  • Kabelio skersmuo 6,0–12,0 mm
  • Prisijungimo būdas Sraigtinis galas surinkimui vietoje
  • Korpuso spalva Juoda
  • Modelio žymėjimas PG13
UL Listed Waterproof Connector With Screw Termination structure
Tiesi apskrita konstrukcija su varžtais ir silikoniniu sandarikliu

Elektrinės ir mechaninės specifikacijos

Parametras Specifikacija
Produkto pavadinimas Į UL sąrašą įtraukta vandeniui atspari jungtis su varžtu
Modelis PG13
Apsaugos įvertinimas IP68
Nominali srovė 6–10 A
Darbinė įtampa 500 V AC RMS
Atlaikyti įtampą 1500 V kintamoji srovė, 1 min
Kontaktinis pasipriešinimas Mažiau nei 5 mΩ
Izoliacijos atsparumas Didesnė nei 500 MΩ
Poravimosi patvarumas ≥3000 ciklų
Darbinė temperatūra -40°C iki +105°C
Liepsnos įvertinimas UL94 V-0
Vielos matuoklis 14–18 AWG
Kabelio skersmuo 6,0–12,0 mm
Kontaktinė medžiaga Nikeliuotas vario lydinys
Korpusas ir izoliacija Aukštos kokybės inžineriniai plastikai
Sandarinimo medžiaga Silikonas

Medžiaga ir apsaugos charakteristikos

Korpusas ir izoliacija

Korpusas ir izoliuoti komponentai naudoja inžinerinį plastiką, kurio atsparumas liepsnai yra UL94 V-0.

Laidūs kontaktai

Nikeliuoti vario lydinio kontaktai užtikrina elektros jungtį tarp laidininkų. Nurodyta kontaktinė varža yra mažesnė nei 5 mΩ, o izoliacijos varža viršija 500 MΩ.

Sandarinimo komponentai

Silikono sandariklis yra vandeniui atsparios konstrukcijos dalis. Nurodytas IP68 įvertinimas yra susijęs su apsauga nuo dulkių ir vandens patekimo nustatytomis bandymo sąlygomis.

UL Listed Waterproof Connector With Screw Termination sealing parts
Inžinerinis plastikinis korpusas, nikeliuoti kontaktai ir silikoninis sandariklis

Programų suderinamumas

UL sąraše esanti vandeniui atspari jungtis su sraigtiniu galu yra skirta elektriniams mazgams, kur reikalingi varžtų gnybtų laidai ir aplinkos sandarinimas.

  • Lauko apšvietimas

    Elektros jungtys suderinamuose apšvietimo įrenginiuose.

  • Pramoninė automatika

    Suderinamų valdymo sistemų ir įrangos laidai.

  • Mašinos

    Prie lauko prijungti elektros mazgai, kuriems reikalingi nustatyti kabelio įvado matmenys.

  • Saulės įranga

    Pagalbinės elektros jungtys, kai įtampos, srovės ir aplinkos reikalavimai atitinka jungties specifikacijas.

  • Ryšio įranga

    Jungtys suderinamuose įrangos mazguose.

Susiję produktai:Į UL sąrašą įtraukta vandeniui atspari sraigtinė jungtis · T formos varžtas UL vandeniui atspari jungtis · Vandeniui atspari sraigtinė jungtis

Sertifikavimas ir atitikties patikrinimas

Jungtis turi UL, TUV ir CQC sertifikatus, taip pat nurodyta RoHS atitiktis. Jo IP68 įvertinimas nurodo apsaugą nuo dulkių ir vandens patekimo nustatytomis bandymo sąlygomis, o UL sertifikatas yra susijęs su taikomais gaminio saugos reikalavimais.

UL TUV CQC certificates of the waterproof connector
UL, TUV, CQC sertifikatai ir RoHS atitiktis

„HuaYi-FaDa“ gamybos galimybės

„ShenZhen 2 IN 1 Technology Co., Ltd.“ buvo įkurta 2009 m. ir daugiausia dėmesio skiria vandeniui atsparių jungčių ir kabelių tyrimams ir plėtrai, gamybai ir pardavimui. Įmonėje dirba apie 200 darbuotojų ir daugiau nei 8000 m² gamyklos ploto.

  • 2009 Įkurta
  • ~200 Darbuotojai
  • 8000 m²+ Gamyklos erdvė
  • 7+ metų OEM tiekimas

Jos gamybos įrenginiuose yra:

  • Formų apdorojimo ir liejimo liejimo dirbtuvės.
  • Vielos ekstruzijos ir techninės įrangos apdirbimo dirbtuvės.
  • Automatinė pjovimo, nuėmimo, vielos traukimo ir gnybtų apdorojimo įranga.
  • CNC frezavimo, šlifavimo ir kibirkštinio apdirbimo įranga.
  • Nepriklausomas individualių vandeniui atsparių jungčių ir kabelių tyrimas ir plėtra.

Prieš pristatymą mūsų gaminiai yra 100% patikrinami, kai kurie produktai išbandomi du ar tris kartus. Ji taip pat praneša apie daugiau nei septynerių metų OEM tiekimo patirtį, susijusią su Amphenol, Philips (Signify) ir OSRAM.

HuaYi-FaDa waterproof connector production equipment
Vidinė liejimo, ekstruzijos, CNC ir terminalų apdorojimo įranga

Pavyzdžiai, gamybos laikas ir pritaikymas

  • Pavyzdžiai:Trys nemokami pavyzdžiai vienam dalies numeriui vienkartiniam įvertinimui; siuntimo išlaidos yra papildomos.
  • Standartinis pristatymo laikas:2–3 savaites nuo užsakymo pateikimo, atsižvelgiant į atsargų ir užsakymo reikalavimus.
  • Tinkinimas:OEM/ODM jungčių dizainas ir pakuotė pagal brėžinius ir technines specifikacijas.
  • Kokybės garantija:Treji metai, kaip nurodyta įmonės informacijoje.
  • Greitas pristatymas:Numatomas 2–7 dienų siuntimo laikas tokioms paslaugoms kaip DHL, UPS, FedEx arba TNT.
  • Masinis siuntimas:Didesnėms siuntoms galimas krovinių gabenimas jūra.

Jei naudojate UL sąrašą įtrauktą vandeniui atsparią jungtį su sraigtiniu galu, prieš gamindami patvirtinkite polių skaičių, vielos matuoklį, kabelio skersmenį, elektros charakteristikas, sertifikavimo sritį ir reikalingą kiekį.
