Kokie yra skirtingi jungčių atsparumo vandeniui įvertinimai? Kokie yra atitinkami vandeniui atsparūs reikalavimai?

Pramonės, automobilių, plataus vartojimo elektronikos ir lauko įrangos pramonėje,vandeniui atsparios jungtysyra pagrindiniai komponentai, užtikrinantys stabilų įrangos veikimą drėgnoje, dulkėtoje ar povandeninėje aplinkoje.

Jungčių atsparumo vandeniui įvertinimo standartai pirmiausia grindžiami Tarptautinės elektrotechnikos komisijos (IEC) nustatytu IEC 60529 IP (apsaugos nuo patekimo) standartu ir ISO 20653 IP įvertinimo standartais. Kinijos vidaus standartai nurodo QC/T 413 nustatytą standartą.

Skirtingi standartai atspindi skirtingus taikomųjų programų reikalavimus ir charakteristikas, o kiekvienas standartas nuolat atnaujinamas ir tobulinamas plėtojant programas.

Bendrieji IP standartai paaiškinti toliau:

IP apsaugos įvertinimo reikšmė

Pirmasis skaičius (atsparumo dulkėms): diapazonas nuo 0 iki 6, nurodantis galimybę apsaugoti nuo kietų pašalinių objektų įsiskverbimo. Kuo didesnis skaičius, tuo stipresnė apsauga. Pavyzdžiui, 0 įvertinimas nesuteikia jokios apsaugos, o 6 įvertinimas visiškai apsaugo nuo dulkių įsiskverbimo.

Antrasis skaičius (atsparumo vandeniui): svyruoja nuo 0 iki 8, nurodant galimybę apsaugoti nuo skysto vandens įsiskverbimo. Kuo didesnis skaičius, tuo geresnis atsparumas vandeniui.

Atsparumo dulkėms įvertinimas (pirmas skaitmuo)

Atsparumo dulkėms įvertinimai svyruoja nuo 0 iki 6, nurodant įrangos gebėjimą apsaugoti nuo dulkių:

IP0X: jokios apsaugos, visiškai nėra atsparumo dulkėms.

IP1X: apsaugo nuo kietų objektų, didesnių nei 50 mm skersmens, patekimo.

IP2X: apsaugo nuo kietų objektų, didesnių nei 12,5 mm skersmens, patekimo.

IP3X: apsaugo nuo kietų objektų, didesnių nei 2,5 mm skersmens, patekimo.

IP4X: apsaugo nuo kietų objektų, didesnių nei 1 mm skersmens, patekimo.

IP5X: apsaugo nuo dulkių patekimo, bet ne visiškai; įrenginio viduje gali būti toleruojamas nedidelis dulkių kiekis.

 IP6X: visiškai apsaugo nuo dulkių patekimo; įrangos viduje nėra dulkių.

Konkretus atsparumo vandeniui įvertinimas (antrasis skaitmuo) ir reikalavimai

• IPX1: Jokio vertikaliai lašančio vandens poveikio; nedidelio lietaus metu galima pastatyti apsaugotoje vietoje.

• IPX2: Neveikia lašantis vanduo 15° kampu, šiek tiek griežtesnis nei IPX1, tinka įrenginiams, pastatytiems kampu.

• IPX3: Atsparus vandens purslams iki 60° kampų.

• IPX4: Atsparus vandens purslams iš visų pusių.

• IPX5: atsparus purškimui, atlaiko stiprų purškimą iš visų pusių.

• IPX6: Atsparus stipriam purškimui, atlaiko stiprų vandens srautą iš visų pusių.

• IPX7: Atsparus panardinimui, gali būti panardintas į vandenį tam tikrame gylyje ir tam tikram laikui, pvz., 1 metro atstumu ir ne ilgiau kaip 30 minučių.

• IPX8: Atsparus nuolatiniam panardinimui, gali būti nuolat panardinamas į vandenį tam tikrame gylyje ir tam tikrą laiką, pvz., jungtys, naudojamos giliavandenių tyrinėjimų įrangoje.

Yra specialiai apibrėžtas įvertinimas: IPX9K.

Anksčiau IPX4K, IPX6K ir IPX9K buvo išskirtiniai automobilių pramonei, tačiau vėliau jų taikymas išsiplėtė ir kitose pramonės šakose.

ISO 16750, DIN 40050 ir ISO 20653 serijose IPX9K yra griežčiausias atsparumas vandeniui. Tai apima IPX9K testą pagal vietinį automobilių pramonės standartą QC/T417.1-2001 „Bandymo metodai ir bendrieji automobilių laidų jungčių našumo reikalavimai“.

Vėliau atnaujinus standartus ir įtraukus naujas taikymo sritis, IPX9K taikymo sritys ir toliau plėtėsi.

• IPX9K: Aukščiausias atsparumas vandeniui, gali būti valomas esant aukštai temperatūrai ir aukštam slėgiui, tinka maisto perdirbimo įrangai, žemės ūkio technikai, aukšto slėgio plovimo mašinoms ir kitai įrangai.

Rekomendacija dėl prekės ženklo stiprumo: kodėl verta rinktis „HuaYi-FaDa“ technologiją

„HuaYi-FaDa“ technologijayra profesionali vietinė įmonė, kurios specializacija yra vandeniui atsparių jungčių tyrimai ir plėtra, gamyba ir pardavimas, turinti ilgametę gamybos patirtį, visą gamybos sistemą ir brandžius kokybės kontrolės procesus.

Mes orientuojamės į projektavimą ir gamybąvandeniui atspari jungtissprendimai, apimantys kelias serijas, įskaitant signalų jungtis, maitinimo jungtis ir tinklo jungtis, plačiai naudojamus pramoninėje automatikoje, lauko apšvietimui, naujai energijai, ryšių įrangai, scenos įrangai ir stebėjimo sistemoms. Mūsų pagrindiniai privalumai:

Profesionalus gamyklos stiprumas: Mes turime savo liejimo, liejimo, vielos gamybos ir surinkimo dirbtuves, teikiančias vieno langelio paslaugą nuo projektavimo iki pristatymo, užtikrinant stabilią ir kontroliuojamą kokybę ir pristatymo laiką.

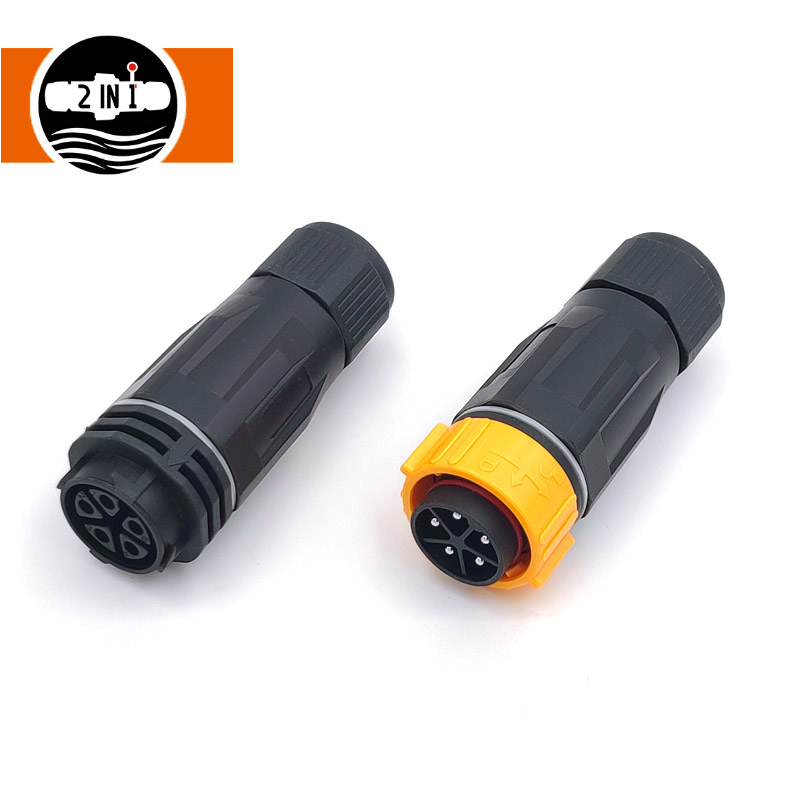

Visas vandeniui atsparių gaminių asortimentas: Siūlome miniatiūrines M8 jungtis, 40A didelės srovės maitinimo jungtis, RJ45 vandeniui atsparias tinklo jungtis, varžtais užsegamas vandeniui atsparias jungtis ir kt., atitinkančias įvairių įrenginių prijungimo poreikius.

Stabilus ir patikimas gaminio veikimas: naudojant aukštos specifikacijos inžinerinius plastikus, vario lydinio kontaktus ir silikonines sandarinimo konstrukcijas, mūsų gaminiai pasiekia IP67/IP68 apsaugos laipsnį, leidžiantį ilgai naudoti drėgnoje, dulkėtoje ir aukštos/žemos temperatūros aplinkoje.

Išsamūs sertifikatai ir kokybės kontrolė: mūsų produktai turi CE, RoHS ir kitus sertifikatus. Kiekvienas gaminys prieš išvežant iš gamyklos yra kelis kartus išbandomas, kad būtų užtikrintas stabilus ryšys ir saugus naudojimas.

Lankstus pritaikymas ir greitas aptarnavimas: palaikome pritaikymo reikalavimus, susijusius su laido ilgiu, jungtimis, gyslų skaičiumi ir diegimo metodais. Mes teikiame pavyzdžių testavimą, techninę pagalbą, greitą pristatymą ir aptarnavimą po pardavimo.
