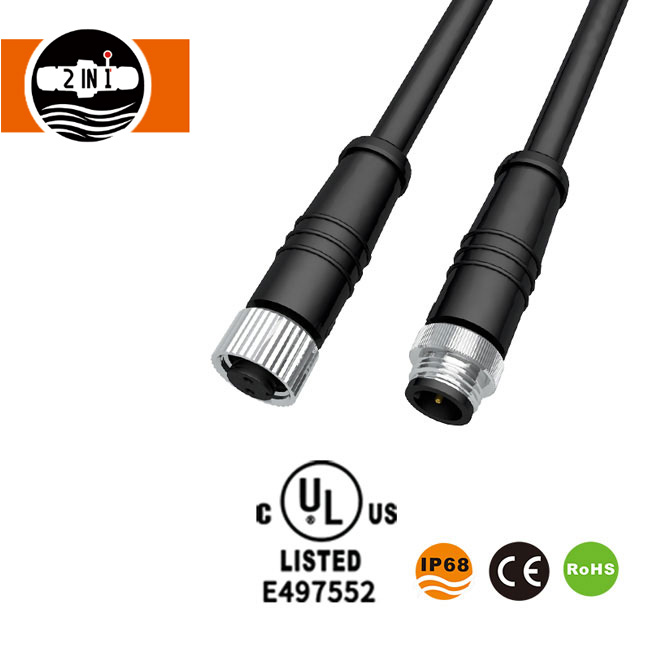

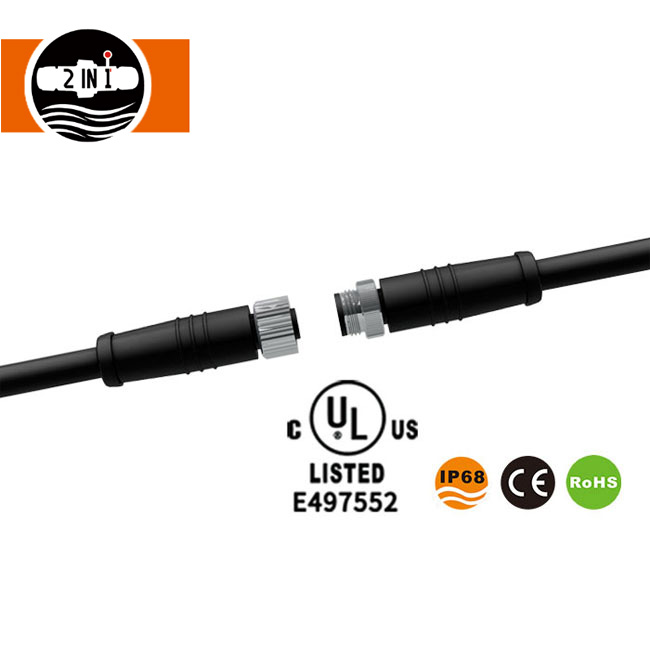

M12 vandeniui atspari elektros kabelio jungtis

M12 vandeniui atspari elektros kabelio jungtis yra vienas iš pagrindinių „HuaYi-FaDa Technology“ produktų, specialiai sukurtas įvairiems elektros jungčių scenarijams, kuriems reikalinga hidroizoliacija ir atsparumas korozijai. Jis suderina praktiškumą ir ilgaamžiškumą, prisitaikydamas prie įvairių sudėtingų darbo sąlygų. Gaminys turi modulinį dizainą: viršutinėje dalyje yra paauksuotos kontaktinės sąsajos, užtikrinančios stabilų srovės ir signalo perdavimą; vidurinėje dalyje yra metalinė fiksavimo veržlė, kuri padidina jungties tvirtumą ir apsaugo nuo vibracijos sukelto atsiskyrimo; o apatinė dalis turi PA66 nailono apvalkalą, pasižymintį puikiu atsparumu oro sąlygoms ir apsauginėmis savybėmis. Šie trys elementai veikia kartu, kad užtikrintų stabilų M12 vandeniui atsparaus elektros kabelio jungties veikimą net ir atšiaurioje aplinkoje. Mes visada orientuojamės į klientus, optimizuojame gaminio struktūrą ir geriname gaminio našumą, kad ši M12 vandeniui atspari elektros kabelio jungtis būtų pritaikyta daugiau pramonės šakų faktiniams taikymo poreikiams ir sumažėtų mūsų klientų ryšio gedimo rizika.

M12 vandeniui atsparaus elektros kabelio jungties parametras

Produkto struktūros analizė

Viršutinė dalis: paauksuota kontaktinė sąsaja

Viršutinė vandeniui atsparaus M12 elektros kabelio jungties dalis yra šerdies kontaktinė sritis, pagaminta iš paauksuoto žalvario. Vienodas ir tankus aukso padengimas efektyviai izoliuoja jungtį nuo korozinių medžiagų, tokių kaip oras ir drėgmė, užkertant kelią oksidacijai ir rūdijimui bei užtikrinamas srovės ir signalo perdavimo tęstinumas ir stabilumas. Kontaktų konstrukcija atitinka pramonės standartus, užtikrina sklandų įdėjimą ir išėmimą bei tvirtą kontaktą. Tai veiksmingai sumažina kontaktų varžą ir signalo praradimą, todėl tinka žemos įtampos ir srovės perdavimo reikalavimams ir idealiai tinka pramoniniams scenarijams, kuriems keliami dideli signalo stabilumo reikalavimai.

Vidurinė dalis: metalinė fiksavimo veržlė

Gaminio vidurinėje dalyje yra metalinė veržlė, pagaminta iš didelio stiprumo lydinio ir tiksliai apdirbta. Siūlai aiškūs ir taisyklingi, o fiksavimo jėga nedidelė. Tai leidžia fiksuoti 360° sukimosi kampu, užtikrinant saugų ir patikimą jungtį tarp jungties ir įrangos/kabelių, veiksmingai užkertant kelią atsipalaidavimui ar atsikabinimui dėl įrangos vibracijos ar išorinių smūgių. Metalinis veržlės paviršius yra padengtas antikorozine danga, leidžiančia atlaikyti atšiaurią aplinką, pvz., drėgmę ir dulkes, ir prailgina bendrą M12 vandeniui atsparaus elektros kabelio jungties tarnavimo laiką.

Apatinė dalis: PA66 nailono korpusas

Apatinė M12 vandeniui atsparaus elektros kabelio jungties dalis yra korpuso konstrukcija, pagaminta iš aukštos kokybės PA66 nailono medžiagos, atitinkančios 94-VO antipireno standartą ir pasižyminčiomis puikiomis antipireno, oro sąlygoms ir smūgiams savybėmis. Korpusas pasižymi griežta sandarinimo konstrukcija, su specialiu vandeniui atspariu silikoniniu žiedu, kuris pasiekia IP67 arba aukštesnį atsparumo vandeniui įvertinimą, efektyviai apsaugo nuo dulkių, drėgmės ir alyvos patekimo į jungtį ir apsaugo vidinius kontaktus ir laidus nuo pažeidimų. Tuo pačiu metu PA66 nailono medžiaga taip pat pasižymi geru atsparumu žemai temperatūrai, išlaikant konstrukcinį stabilumą net esant itin žemai temperatūrai -40 ℃, netapdama trapi ir nesideformuoja.

Produkto savybės

1. Patikimas atsparumas vandeniui ir dulkėms

M12 vandeniui atspari elektros kabelio jungtis atitinka IP67 standartą, atspari vandeniui ir dulkėms, o kai kuriuos modelius galima atnaujinti iki IP68. Jis veiksmingai apsaugo nuo dulkių įsiskverbimo ir trumpalaikio panardinimo į vandenį, todėl tinka naudoti lauke, drėgnoje ir dulkėtoje aplinkoje, užtikrinant visapusišką elektros jungčių apsaugą. Atminkite, kad reikia vengti ilgalaikio panardinimo į vandenį, kad nepakenktų jo apsauginėms savybėms.

2. Aukščiausia medžiaga ir atsparumas korozijai

Kontaktai pagaminti iš paauksuoto žalvario, korpusas – iš PA66 nailono, veržlė – iš metalo. Šios trys medžiagos veikia kartu, kad padidintų gaminio atsparumą korozijai, alyvą ir atsparumą smūgiams. Produktui buvo atliktas griežtas druskos purškimo bandymas (po 48 valandų neutralios druskos purškimo bandymo nėra korozijos), todėl jis tinka įvairioms cheminėms terpėms pramoninėje aplinkoje ir prailgina jo tarnavimo laiką.

3. Keli kaiščių parinktys ir platus suderinamumas

Siūlomos kelios kaiščių konfigūracijos, įskaitant 2 kontaktų, 3 kontaktų, 4 kontaktų, 5 kontaktų, 8 kontaktų, 2+2 kontaktų, 2+3 kontaktų ir 2+4 kontaktų, todėl galima lanksčiai pasirinkti pagal kliento ryšio poreikius. Prisitaiko prie skirtingų galios ir signalo perdavimo scenarijų ir yra suderinamas su įvairiais įrenginiais, tokiais kaip LED apšvietimas, jutikliai ir pavaros.

4. Patogus montavimas ir saugus prijungimas

Palaiko galinio skydelio montavimą, supaprastindamas montavimo procesą nereikalaujant sudėtingų įrankių ar specialių įgūdžių, taip pagerindamas montavimo efektyvumą. Centrinės metalinės fiksavimo veržlės konstrukcija užtikrina sklandų įdėjimą ir išėmimą, yra atspari smūgiams ir neatsipalaiduoja, tinka pramoninės automatikos scenarijams, kai dažnai vibruoja.

5. Mažo nuostolio signalo perdavimas

Paauksuoti kontaktai pasižymi maža kontaktų varža (≤10mΩ) ir aukšta izoliacijos varža (≥100MΩ), efektyviai sumažina srovės ir signalo perdavimo nuostolius, užtikrina stabilų ir be trikdžių signalo perdavimą bei prisitaiko prie didelio tikslumo scenarijų, tokių kaip pramoninės magistralės ir jutiklio signalo perdavimas.

Techniniai privalumai

1. Tikslus gamybos procesas

Turime profesionalias liejimo formų apdorojimo, liejimo įpurškimo ir aparatūros apdorojimo dirbtuves, kuriose naudojama didelio tikslumo gamybos įranga, tokia kaip vertikalios liejimo staklės ir CNC frezavimo staklės, kad tiksliai apdirbtume kiekvieną M12 vandeniui atsparaus elektros kabelio jungties komponentą. Tai užtikrina tikslius matmenis, tvarkingą struktūrą, sklandų įdėjimą ir išėmimą bei tvirtą pritaikomumą. Visiems gaminiams taikoma 100% visapusiška patikra (ne partijų ėmimas), kad nekvalifikuoti produktai nepatektų iš gamyklos.

2. Standartizuotas ir suderinamas dizainas

M12 vandeniui atspari elektros kabelio jungtis sukurta pagal IEC-61076-2-101 tarptautinį standartą, pasižyminti puikiu pakeičiamumu ir atgaliniu suderinamumu. Jis suderinamas su kitų gamintojų M12 jungtimis, turinčiomis tą pačią specifikaciją ir kodavimą, todėl klientams sumažėja pakeitimo sąnaudos ir pritaikymo rizika. Produktas palaiko kelis kodavimo metodus, įskaitant A kodavimą, leidžiantį lanksčiai konfigūruoti pagal skirtingus taikymo scenarijus.

3. Individualizuota techninė pagalba

Turime nepriklausomą tyrimų ir plėtros komandą, turinčią didelę patirtį pritaikydami vandeniui atsparias jungtis. Galime teikti OEM / ODM pritaikymo paslaugas, atsižvelgdami į konkrečius klientų poreikius, įskaitant asmeninį kaiščių konfigūracijų, korpuso spalvų, kabelių ilgių, atsparumo vandeniui įvertinimų ir kt. pritaikymą, kad atitiktume specialius skirtingų pramonės šakų ir įrangos prijungimo reikalavimus.

4. Griežta kokybės kontrolės sistema

Sukūrėme kokybės kontrolės sistemą, atitinkančią ISO9001:2008 standartus. Nuo žaliavų įsigijimo ir gamybos apdorojimo iki gatavo produkto pristatymo – kiekvieną žingsnį griežtai kontroliuoja profesionalūs kokybės inspektoriai. Visos žaliavos yra parenkamos iš RoHS ir UL reikalavimus atitinkančių aplinkai nekenksmingų medžiagų, užtikrinančių, kad mūsų gaminiai būtų netoksiški, nekenksmingi aplinkai ir atitiktų daugelio pasaulio šalių ir regionų aplinkosaugos reikalavimus.

Išsami informacija apie M12 vandeniui atsparią elektros kabelio jungtį

Ryšys:

Taikymo scenarijai

1. LED apšvietimas

Plačiai naudojamas įvairiuose LED apšvietimo gaminiuose, tokiuose kaip LED juostiniai žibintai, LED sieniniai plovimo žibintai, LED įžeminti šviestuvai, LED lynų žibintai, LED juostiniai žibintai, užuolaidų žibintai ir mirksinčios lemputės. Tai užtikrina stabilias vandeniui atsparias apšvietimo įrangos jungtis, prisitaikančias prie įvairių apšvietimo scenarijų, įskaitant lauko ir patalpų drėgną aplinką, užtikrinant normalų apšvietimo įrangos veikimą.

2. Pramoninė automatika

Lengvai prijungiamas prie artumo jungiklių, srauto stebėjimo įrenginių, lauko magistralės komponentų, jutiklių įrenginių ir pavarų įrenginių. Tinka gamyklos automatizavimui, robotikai ir mechaninei įrangai, palaiko stabilų signalo ir srovės perdavimą atšiaurioje pramoninėje aplinkoje, pagerindamas įrangos patikimumą.

3. Naujoji energija ir komunikacija

Pritaikyta naujai energijos įrangai, tokiai kaip saulės fotovoltiniai moduliai ir inverteriai, taip pat 5G ryšio įranga ir aplinką tausojančios elektra varomos transporto priemonės. Jis pasižymi puikiu atsparumu oro sąlygoms ir trukdžių poveikiui, prisitaiko prie sudėtingų lauko aplinkos sąlygų ir užtikrina stabilų įrangos veikimą.

4. Kiti laukai

Taip pat taikomas medicinos prietaisams, jūrų įrangai ir mechaninei įrangai, suteikiant tinkamus jungties sprendimus įvairiems įrenginiams, kuriems reikalingos vandeniui, korozijai atsparios ir labai stabilios jungtys.

DUK

1 klausimas: koks yra M12 vandeniui atsparaus elektros kabelio jungties atsparumo vandeniui įvertinimas?

A1: Standartinis modelis turi IP67 atsparumo vandeniui įvertinimą, kuris veiksmingai apsaugo nuo dulkių įsiskverbimo ir trumpalaikio panardinimo į vandenį. Taip pat siūlome pritaikytą IP68 reitingo parinktį, kuri gali būti atnaujinta pagal klientų poreikius, tinka scenarijams, kuriems keliami aukštesni vandeniui atsparūs reikalavimai.

2 klausimas: kokias kaiščio konfigūracijas palaiko gaminys? Ar galima pritaikyti specialius kaiščius?

A2: standartinės kaiščių konfigūracijos apima 2 kontaktų, 3 kontaktų, 4 kontaktų, 5 kontaktų, 8 kontaktų, 2+2 kontaktų, 2+3 kontaktų ir 2+4 kontaktų. Palaikomas OEM / ODM pritaikymas; specialios kaiščių konfigūracijos ir išdėstymai gali būti pritaikyti pagal konkrečius klientų poreikius.

3 klausimas: kokia yra produkto naudojimo trukmė? Ar yra kokybės garantija?

A3: gaminio mechaninė naudojimo trukmė yra ≥3000 poravimosi ciklų. Įprastai naudojant, jo tarnavimo laikas gali siekti daugiau nei 3 metus. Suteikiame 3 metų kokybės garantiją. Garantiniu laikotarpiu suteiksime nemokamas remonto ar pakeitimo paslaugas, jei kiltų ne žmogaus sukeltų sužalojimų kokybės problemos.

4 klausimas: ar galima pateikti pavyzdžius? 4 klausimas: koks yra pavyzdžio pristatymo laikas?

A4: yra nemokami pavyzdžiai, kiekvienam modeliui yra 3 pavyzdžiai. Pavyzdžio pristatymo laikas yra 3-5 darbo dienos. Pritaikytų pavyzdžių pristatymo laikas bus pratęstas, atsižvelgiant į pritaikymo sudėtingumą.

5 klausimas: koks yra užsakymo pristatymo laikas? Ar palaikote masinį pirkimą?

A5: Standartinis užsakymo pristatymo laikas yra 2-3 savaitės. Masinius užsakymus galima koreguoti pagal užsakymo kiekį ir gamybos grafiką. Mes palaikome masinį pirkimą, kuris siūlo konkurencingesnę kainą. Norėdami gauti daugiau informacijos, kreipkitės į mūsų pardavimo komandą.

6 klausimas: ar produktas atitinka aplinkos apsaugos reikalavimus?

A6: Taip, mūsų M12 vandeniui atsparaus elektros kabelio jungtis naudoja RoHS reikalavimus atitinkančias aplinkai nekenksmingas žaliavas. Gamybos procesas atitinka aplinkosaugos reikalavimus, o produktas yra netoksiškas ir nekenksmingas, atitinkantis daugelio pasaulio šalių ir regionų aplinkosaugos reikalavimus.
